1 前言

DFU用来做IAP是很方便的，可以直接通过USB来对APP进行升级，因此，掌握DFU的制作还是挺有好处，特别是使用CubeMx工具可以快速制作，本文将基于STM3240G-EVL评估板来1步1步实现1个DFU的IAP工程。

2 制作CubeMx工程

新建1个STM32F407IGHx工程:
Pinout:

Peripherals:
RCC->High Speed Clock(HSE):Crystal/Ceramic Resonator
SYS->Debug:Serial Wire
USB_OTG_FS->Mode:Device_Only
MiddleWares
USB_DEVICE->Class For FS IP:Download Firmware Update Class(DFU)

再配置PG15脚为GPIO_Input模式。

Clock Configuration：

图1 时钟树设置

如上图，STM3240G-EVAL评估板使用的是25M HSE。
Configuration:
NVIC中将USB中断优先级调为5,PG15的标签设置为USER_BTN，另外还需要设置中间件USB DFU参数，以下图：

图2 USB DFU参数设置

如上图，红色框内为需要修改的代码，0x0800C000为需要为用户程序APP烧录的起始地址，字符串“@Internal Flash /0x08000000/03*016Ka,01*016Kg,01*064Kg,07*128Kg”实际为USB DFU类的interface字符串描写符，在USB DFU标准文件中有提到可选接口可使用1个对应的接口字符串来表示此可选接口对应的目标装备的存储块信息，但如何具体规定的，DFU标准(DFU_1.1)并没有要求，是开放的，以下：

图3 DFU标准对接口字符串定义的描写
因而可知，接口字符串定义是可以自由定义的，那末在这里，由于使用到ST工具软件DfuSe Demo(v3.0.5),那末这个工具与USB DFU装备就有1个自定义的接口字符串定义，用来表示当前MCU内部的FLASH组织结构。

接下来我们来看看MCU内部FLASH的组织，由于这里的MCU是STM32F407IGHx，找到其参考文档，并查看其内部FLASH组织结构：

图4 STM32F407内部FLASH的组织结构
如上图，STM32F407内部FLASH包括4个16K扇区+1个64K扇区+7个128K扇区，并且起始地址为0x0800 0000,所以它对应的接口字符串表示为: “@Internal Flash /0x08000000/03*016Ka,01*016Kg,01*064Kg,07*128Kg”, Internal Flash为在工具软件显示的名称，0x08000000为起始地址，03*016Ka表示3个16K大小只读的扇区，01*064Kg表示1个64K大小的可读写扇区，07*128Kg表示7个128K大小的可读写扇区，后缀a表示只读，后缀g表示可读写。这个就是工具软件DfuSe Demo(v3.0.5)与DFU装备之间的约定。以下：
DfuSeDemo软件中所显示的内部FLASH的可读写属性

图5 DfuSeDemo软件中所显示的内部FLASH的可读写属性
知道了这些信息后，我们再回过头来看APP的起始地址0x0800C000，那末APP的起始地址该如何得来的？有甚么要求？与这个接口字符串之间是不是有关系？

到目前为止，我们可以肯定地是，APP_DEFAULT_ADD的地址必须是位于接口字符串表示的可读写的地址范围内，也就是第4个扇区起(前3个扇区都是只读的)，不然是烧录不进去的。其他问题我们先暂且放1放，后续我们回过头来会回答这个问题。

Project Setting :
堆设置为0x500,栈大小设置为0x2000。

图6 堆栈设置

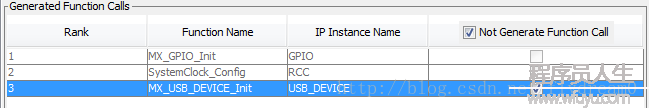

另外，在高级设置中，设置先不调用对USB DFU的初始化：

图7 高级设置

最后生成代码。

3 代码完善

对生成后的代码是可以直接编译通过的，我们这里使用的是IAR，固然你也能够使用MDK，由于不同编译器编译的终究文件大小有所差异，而APP的偏移地址在1定程度上也是有斟酌到这个DFU本身代码大小的，接下来我们都将以IAR为例。

打开usbd_duf_if.c文件，这个文件就是USB DFU CLASS与本地对接的接口实现文件，我们需要对这个源文件内没有接口填充其具体实现内容，固然，我们主要的目的是想借助DFU这个IAP来实现对APP的升级和跳转，而这些接口就是实现对FLASH读写的操作。

uint16_t MEM_If_Init_FS(void)
{
  /* USER CODE BEGIN 0 */
    HAL_FLASH_Unlock();
  return (USBD_OK);
  /* USER CODE END 0 */
}

如上，初始化实现对FALSH的解锁。

uint16_t MEM_If_DeInit_FS(void)
{
  /* USER CODE BEGIN 1 */
    HAL_FLASH_Lock();
  return (USBD_OK);
  /* USER CODE END 1 */
}

对应地，反初始化时，实现对FALSH的上锁。

uint16_t MEM_If_Erase_FS(uint32_t Add)
{
  /* USER CODE BEGIN 2 */
  uint32_t startsector = 0;
  uint32_t sectornb = 0;
  /* Variable contains Flash operation status */
  HAL_StatusTypeDef status;
  FLASH_EraseInitTypeDef eraseinitstruct;

  /* Get the number of sector */
  startsector = GetSector(Add);

  eraseinitstruct.TypeErase = FLASH_TYPEERASE_SECTORS;
  eraseinitstruct.VoltageRange = FLASH_VOLTAGE_RANGE_3;
  eraseinitstruct.Sector = startsector;
  eraseinitstruct.NbSectors = 1;
  status = HAL_FLASHEx_Erase(&eraseinitstruct, &sectornb);

  if (status != HAL_OK)
  {
    return 1;
  }
  return 0;
  /* USER CODE END 2 */
}

如上，实现对FLASH擦除操作。对应的GetSector函数实现以下：

static uint32_t GetSector(uint32_t Address)
{
  uint32_t sector = 0;

 if((Address < ADDR_FLASH_SECTOR_1) && (Address >= ADDR_FLASH_SECTOR_0))
  {
    sector = FLASH_SECTOR_0;
  }
  else if((Address < ADDR_FLASH_SECTOR_2) && (Address >= ADDR_FLASH_SECTOR_1))
  {
    sector = FLASH_SECTOR_1;
  }
  else if((Address < ADDR_FLASH_SECTOR_3) && (Address >= ADDR_FLASH_SECTOR_2))
  {
    sector = FLASH_SECTOR_2;
  }
  else if((Address < ADDR_FLASH_SECTOR_4) && (Address >= ADDR_FLASH_SECTOR_3))
  {
    sector = FLASH_SECTOR_3;
  }
  else if((Address < ADDR_FLASH_SECTOR_5) && (Address >= ADDR_FLASH_SECTOR_4))
  {
    sector = FLASH_SECTOR_4;
  }
  else if((Address < ADDR_FLASH_SECTOR_6) && (Address >= ADDR_FLASH_SECTOR_5))
  {
    sector = FLASH_SECTOR_5;
  }
  else if((Address < ADDR_FLASH_SECTOR_7) && (Address >= ADDR_FLASH_SECTOR_6))
  {
    sector = FLASH_SECTOR_6;
  }
  else if((Address < ADDR_FLASH_SECTOR_8) && (Address >= ADDR_FLASH_SECTOR_7))
  {
    sector = FLASH_SECTOR_7;
  }
  else if((Address < ADDR_FLASH_SECTOR_9) && (Address >= ADDR_FLASH_SECTOR_8))
  {
    sector = FLASH_SECTOR_8;
  }
  else if((Address < ADDR_FLASH_SECTOR_10) && (Address >= ADDR_FLASH_SECTOR_9))
  {
    sector = FLASH_SECTOR_9;
  }
  else if((Address < ADDR_FLASH_SECTOR_11) && (Address >= ADDR_FLASH_SECTOR_10))
  {
    sector = FLASH_SECTOR_10;
  }
  else
  {
    sector = FLASH_SECTOR_11;
  }
  return sector;
}

写操作：

uint16_t MEM_If_Write_FS(uint8_t *src, uint8_t *dest, uint32_t Len)
{
  /* USER CODE BEGIN 3 */
  uint32_t i = 0;

  for(i = 0; i < Len; i+=4)
  {
    /* Device voltage range supposed to be [2.7V to 3.6V], the operation will
       be done by byte */
    if(HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, (uint32_t)(dest+i), *(uint32_t*)(src+i)) == HAL_OK)
    {
     /* Check the written value */
      if(*(uint32_t *)(src + i) != *(uint32_t*)(dest+i))
      {
        /* Flash content doesn't match SRAM content */
        return 2;
      }
    }
    else
    {
      /* Error occurred while writing data in Flash memory */
      return 1;
    }
  }
  return 0;
  /* USER CODE END 3 */
}

如上，实现对FLASH的写操作。

uint8_t *MEM_If_Read_FS (uint8_t *src, uint8_t *dest, uint32_t Len)
{
  /* Return a valid address to avoid HardFault */
  /* USER CODE BEGIN 4 */
  uint32_t i = 0;
  uint8_t *psrc = src;

  for(i = 0; i < Len; i++)
  {
    dest[i] = *psrc++;
  }
  /* Return a valid address to avoid HardFault */
  return (uint8_t*)(dest);
  /* USER CODE END 4 */
}

读FLASH接口实现。

uint16_t MEM_If_GetStatus_FS (uint32_t Add, uint8_t Cmd, uint8_t *buffer)
{
  /* USER CODE BEGIN 5 */
  switch (Cmd)
  {
  case DFU_MEDIA_PROGRAM:
    buffer[1] = (uint8_t)FLASH_PROGRAM_TIME;
    buffer[2] = (uint8_t)(FLASH_PROGRAM_TIME << 8);
    buffer[3] = 0;
    break;

  case DFU_MEDIA_ERASE:
    buffer[1] = (uint8_t)FLASH_ERASE_TIME;
    buffer[2] = (uint8_t)(FLASH_ERASE_TIME << 8);
    buffer[3] = 0;
  default:

    break;
  }
  return  (USBD_OK);
  /* USER CODE END 5 */
}

获得状态接口实现。

接下来实现从DFU跳转到APP的功能，在main函数中 :

/* USER CODE BEGIN 2 */
    if(HAL_GPIO_ReadPin(USER_BTN_GPIO_Port,USER_BTN_Pin) ==GPIO_PIN_SET)
    {
    /* Test if user code is programmed starting from address 0x0800C000 */
    if(((*(__IO uint32_t*)USBD_DFU_APP_DEFAULT_ADD) & 0x2FFE0000 ) == 0x20000000)
    {
      /* Jump to user application */
      JumpAddress = *(__IO uint32_t*) (USBD_DFU_APP_DEFAULT_ADD + 4);
      JumpToApplication = (pFunction) JumpAddress;

      /* Initialize user application's Stack Pointer */
      __set_MSP(*(__IO uint32_t*) USBD_DFU_APP_DEFAULT_ADD);
      JumpToApplication();
    }
    }
    MX_USB_DEVICE_Init();
  /* USER CODE END 2 */

这样代码就大体修改完了，再次编译下，生成终究可履行文件。我们得到IAR以下编译信息：

18 170 bytes of readonly  code memory
     290 bytes of readonly  data memory
  12 517 bytes of readwrite data memory

``
那末DFU这个IAP本身所占ROM大小为(18170+290 )/1024 =18.02K,从图4中我们可以得知，它需要占用两个扇区(扇区0和1都是16K大小)，那末APP最少应当是从扇区2开始。

此时，我们回过头去看之条件到的APP偏移地址的问题，此处结合之前说到的APP必须是第4个扇区起，那末终究APP的地址应当设置在第4个扇区的起始位置，也就是扇区3的位置，从图4可知，扇区3的起始位置为0x0800C000，这样我们回到CubeMx中将其设置，这也就是为何APP地址设置为0x0800C000的缘由。

重新编译并烧录进MCU，接下来连接USB到PC，接可是辨认这个DFU装备，并通过DfuSeDemo这个软件升级APP了。
`##4 制作APP工程需要注意事项

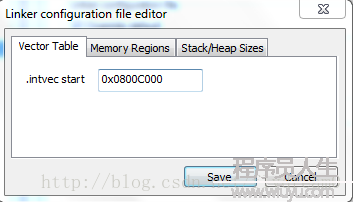

不同编译器设置方式略有不同，在IAR中：
1 首先将system_stm32f4xx.c文件中找到VECT_TAB_OFFSET宏定义 :
