8CollapsingToolbarLayout源码分析

来源：程序员人生发布时间：2016-10-11 08:42:45 阅读次数：2582次

纯色Toolbar滑动

最简单代码

先从最简单的看起

   <android.support.design.widget.AppBarLayout
        android:fitsSystemWindows="true"
        android:layout_width="match_parent"
        android:layout_height="256dp">

        <android.support.design.widget.CollapsingToolbarLayout
            android:id="@+id/collapsingToolbarLayout"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            app:layout_scrollFlags="scroll">

            <android.support.v7.widget.Toolbar
                android:id="@+id/toolbar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                android:background="?attr/colorPrimary"
                android:minHeight="?attr/actionBarSize"
                app:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
                app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />

        </android.support.design.widget.CollapsingToolbarLayout>

    </android.support.design.widget.AppBarLayout>

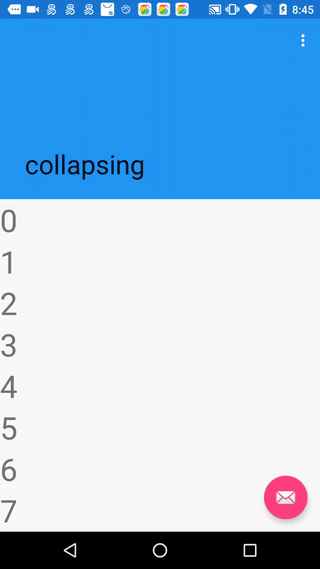

效果以下所示，toolbar可以舒展

AppBarLayout里有个接口，叫做OnOffsetChangedListener，如果AppBarLayout滑动了就会触发里面的回调onOffsetChanged

    /**
     * Interface definition for a callback to be invoked when an {@link AppBarLayout}'s vertical
     * offset changes.
     */
    public interface OnOffsetChangedListener {
        /**
         * Called when the {@link AppBarLayout}'s layout offset has been changed. This allows
         * child views to implement custom behavior based on the offset (for instance pinning a
         * view at a certain y value).
         *
         * @param appBarLayout the {@link AppBarLayout} which offset has changed
         * @param verticalOffset the vertical offset for the parent {@link AppBarLayout}, in px
         */
        void onOffsetChanged(AppBarLayout appBarLayout, int verticalOffset);
    }

AppBarLayout滑动的时候会调用setHeaderTopBottomOffset，里面调用dispatchOffsetUpdates(appBarLayout),以下所示，会把移动的消息发给listeners

      private void dispatchOffsetUpdates(AppBarLayout layout) {
            final List<OnOffsetChangedListener> listeners = layout.mListeners;

            // Iterate backwards through the list so that most recently added listeners
            // get the first chance to decide
            for (int i = 0, z = listeners.size(); i < z; i++) {
                final OnOffsetChangedListener listener = listeners.get(i);
                if (listener != null) {
                    listener.onOffsetChanged(layout, getTopAndBottomOffset());
                }
            }
        }

而CollapsingToolbarLayout在onAttachedToWindow的时候加入
((AppBarLayout) parent).addOnOffsetChangedListener(mOnOffsetChangedListener);
其实就是注册了1个listener，AppBarLayout滑动了，CollapsingToolbarLayout 内的mOnOffsetChangedListener就会知道并作出相应动画，这里其实就是文字的缩小。主要代码在CollapsingTextHelper内，主要就是根据当前AppBarLayout的offset来修改mScale。

此时CollapsingToolbarLayout和AppBarLayout1样大小，包括statusbar 大小为256dp
mTotalScrollRange=range - getTopInset()=256dp-S=609
mDownPreScrollRange 0
mDownScrollRange =256dp=672
我曾以为mTotalScrollRange= mDownPreScrollRange+ mDownScrollRange，这里不成立了。
我试着把mDownScrollRange强行改成609，滑动仍然正常，由于下滑的时候offset是在变大的，所以不会到⑹72.

exitUntilCollapsed

再看设置了exitUntilCollapsed 以后，exitUntilCollapsed意思就是滑出直到折叠状态，即滑出的时候最多到折叠状态，没法完全滑出

exitUntilCollapsed会改变上滑的范围，上滑的范围就是mTotalScrollRange，

    private int getUpNestedPreScrollRange() {
        return getTotalScrollRange();
    }

   public final int getTotalScrollRange() {
        if (mTotalScrollRange != INVALID_SCROLL_RANGE) {
            return mTotalScrollRange;
        }

        int range = 0;
        for (int i = 0, z = getChildCount(); i < z; i++) {
            final View child = getChildAt(i);
            final LayoutParams lp = (LayoutParams) child.getLayoutParams();
            final int childHeight = child.getMeasuredHeight();
            final int flags = lp.mScrollFlags;

            if ((flags & LayoutParams.SCROLL_FLAG_SCROLL) != 0) {
                // We're set to scroll so add the child's height
                range += childHeight + lp.topMargin + lp.bottomMargin;

                if ((flags & LayoutParams.SCROLL_FLAG_EXIT_UNTIL_COLLAPSED) != 0) {
                    // For a collapsing scroll, we to take the collapsed height into account.
                    // We also break straight away since later views can't scroll beneath
                    // us
                    //减去标记了SCROLL_FLAG_EXIT_UNTIL_COLLAPSED的child的最小高度
                    range -= ViewCompat.getMinimumHeight(child);
                    break;
                }
            } else {
                // As soon as a view doesn't have the scroll flag, we end the range calculation.
                // This is because views below can not scroll under a fixed view.
                break;
            }
        }
        return mTotalScrollRange = Math.max(0, range - getTopInset());
    }

由上可知，在算mTotalScrollRange的时候会减去标记了SCROLL_FLAG_EXIT_UNTIL_COLLAPSED的child的最小高度，这里就是减去CollapsingToolbarLayout的minHeight，但是又有个问题，CollapsingToolbarLayout我们并没有设置minHeight，我们只是在Toolbar里设置了minHeight。CollapsingToolbarLayout在onLayout的时候会调用setMinimumHeight(getHeightWithMargins(mToolbar));，这样CollapsingToolbarLayout就有了minHeight，这个值是toolbar的height加上下margin，跟Toolbar的minHeight没关系。试试看把Toolbar的minHeight去掉，绝不影响。所以此时mTotalScrollRange会减去CollapsingToolbarLayout的minHeight，这样上滑的时候就会留出1部份高度，不全部滑出，留出的高度就是CollapsingToolbarLayout的minHeight=toolbar高度+上下margin

定住toolbar

Toolbar设置app:layout_collapseMode=”pin”

这竟然可以定住toolbar，和appbarlayout的设计又有点不符合，appbarlayout是认为底部可以存在不滑动的区域，但顶部不可以，那这里怎样做到的，实际上，他是随着appbarlayout往上offset了，然后他自己以后又offset了1次，使得toolbar相对屏幕的位置不变。实际上，假定appbarlayout往上滑了11，那末appbarlayout的offset是⑴1，此时我们又offset了1次，把toolbar相对CollapsingToolbarLayout的offset设置为11，这样toolbar相对屏幕就相当于没变化,核心代码在android.support.design.widget.CollapsingToolbarLayout.OffsetUpdateListener#onOffsetChanged

//CollapsingToolbarLayout.OffsetUpdateListener#onOffsetChanged
            for (int i = 0, z = getChildCount(); i < z; i++) {
                final View child = getChildAt(i);
                final LayoutParams lp = (LayoutParams) child.getLayoutParams();
                final ViewOffsetHelper offsetHelper = getViewOffsetHelper(child);

                switch (lp.mCollapseMode) {
                    case LayoutParams.COLLAPSE_MODE_PIN:
                    //调剂offset使得child看起来不动
                        if (getHeight() - insetTop + verticalOffset >= child.getHeight()) {
                            offsetHelper.setTopAndBottomOffset(-verticalOffset);
                        }
                        break;
                    case LayoutParams.COLLAPSE_MODE_PARALLAX:
                    //调剂offset实现视差滑动
                        offsetHelper.setTopAndBottomOffset(
                                Math.round(-verticalOffset * lp.mParallaxMult));
                        break;
                }
            }

带背景图toolbar

对应case1

上滑的进程中，背景由图片变成纯色，状态栏也由透明变成纯色，这个变化是甚么时候呢？这个临界点由getScrimTriggerOffset决定

        //CollapsingToolbarLayout.OffsetUpdateListener#onOffsetChanged
      // Show or hide the scrims if needed
            if (mContentScrim != null || mStatusBarScrim != null) {
                setScrimsShown(getHeight() + verticalOffset < getScrimTriggerOffset() + insetTop);
            }

    /**
     * The additional offset used to define when to trigger the scrim visibility change.
     */
    final int getScrimTriggerOffset() {
        return 2 * ViewCompat.getMinimumHeight(this);
    }

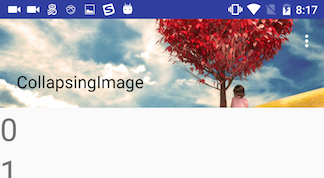

截了个图，大概是这个位置，图片可见部份的高度就是getScrimTriggerOffset的值,下1瞬间图片就会变成纯色。实际上就是在上面盖了个mContentScrim，mContentScrim就是1个ColorDrawable ，色彩为colorPrimary.因而可知修改CollapsingToolbarLayout的minHeight就能够修改变化瞬间的位置

变成纯色的同时，状态栏也从透明变成有色彩colorPrimaryDark。mScrimAlpha由1变成255，状态栏变成纯色，实际上是在状态栏的位置画了1个纯色的矩形，由mStatusBarScrim来实现，mStatusBarScrim的色彩也能够指定。

       if (mStatusBarScrim != null && mScrimAlpha > 0) {
            final int topInset = mLastInsets != null ? mLastInsets.getSystemWindowInsetTop() : 0;
            if (topInset > 0) {
                mStatusBarScrim.setBounds(0, -mCurrentOffset, getWidth(),
                        topInset - mCurrentOffset);
                mStatusBarScrim.mutate().setAlpha(mScrimAlpha);
                mStatusBarScrim.draw(canvas);
            }
        }

初始态覆盖状态栏

对应case3
给ImageView加上fitSystemWindow，为何就有效果，让初始态覆盖状态栏
不加的话，ImageView会被设置1个offset(insetTop)，让他处于状态栏下边，如果加了，那就进不到L7，所以可以覆盖状态栏。

//android.support.design.widget.CollapsingToolbarLayout#onLayout
         if (mLastInsets != null && !ViewCompat.getFitsSystemWindows(child)) {
                final int insetTop = mLastInsets.getSystemWindowInsetTop();
                if (child.getTop() < insetTop) {
                    // If the child isn't set to fit system windows but is drawing within the inset
                    // offset it down
                    ViewCompat.offsetTopAndBottom(child, insetTop);
                }
            }

enterAlwaysCollapsed

再来看看enterAlwaysCollapsed有甚么用
我拿CollapsImageActivity3试了1下，app:layout_scrollFlags=”scroll|enterAlways|enterAlwaysCollapsed” 发现有bug，下滑pre的时候显示以下，应当是下滑的范围（mDownPreScrollRange）少算了个statubar。暂时没有甚么好的解决方案，看google后期会不会修复这个bug还是放弃enterAlwaysCollapsed。
