【Android界面实现】关于Android中9patch图的一点小解释

    转载请注明出处：http://blog.csdn.net/zhaokaiqiang1992

    关于为何使用.9图，我就不长篇大论了，就是为了减少图片资源体积，我们这篇文章重点解决.9图的制作的1些小问题。

    .9的制作，实际上就是在原图片上添加1px的边界，然后依照我们的需求，把对应的位置设置成黑色线，系统就会根据我们的实际需求进行拉伸。

    下图是对.9图的4边的含义的解释，左上边代表拉伸区域，右下边代表padding box，就是间隔区域，在下面，我们给出1个例子，方便大家理解。

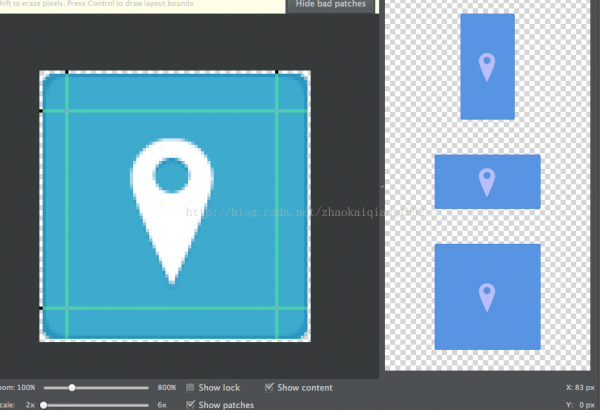

    先看下面两张图，我们理解1下这4条线的含义。

    上图和下图的区分，就在于右下边的黑线不1样，具体的效果的区分，看右侧的效果图。上图效果图中深蓝色的区域，代表内容区域，我们可以看到是在正中央的，这是由于我们在右下边的是两个点，这两个点距离上下左右4个方向的距离就是padding的距离，所以深蓝色内容区域在图片正中央，我们再看下图，由于右下边的黑线是图片长度，所以就没有padding，从效果图上的表现就是深蓝色区域和图片1样大，因此，我们可以利用右下边来控制内容与背景图边沿的padding。

    如果你还不明白，那末我们看下面的效果图，我们分别以图1和图2作为背景图，下面是效果图。

    我们可以看到，使用wrap_content属性设置长宽，图1比图2的效果大1圈，这是为何呢？还记得我上面说的padding吗？

    这就是padding的效果提现，怎样证明呢？我们再看下面1张图，给图1添加padding=0，这样背景图设置的padding效果就没了，是否是两个1样大了？

    ok，我想你应当明白右下边的黑线的含义了，下面我们再看1下左上边的效果。

    下面我们只设置了左上边线，效果图以下

    上面的线没有包住图标，下面的线正好包住了图标，从右侧的效果图应当可以看出差别，黑线所在的区域就是拉伸区域，上图黑线所在的全是纯色，所以图标不变形，下面的拉伸区域包裹了图标，所以在拉伸的时候就会对图标进行拉伸，但是这样就会致使图标变形。注意到下面红线区域了嘛？这是系统提示我们的，由于这样拉伸，不符合要求，所以会提示1下。

    介绍了这么多，你应当会用ninepatch了吧？不会的话就留言，我看到就给你答疑解惑，嘻嘻
