解读CISCO路由器的启动过程

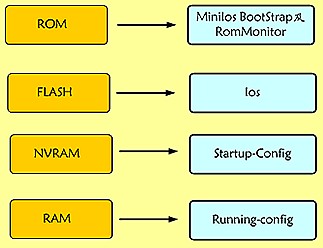

　　在CISCO的路由器上大体有ROM,NVRAM,RAM,Flash.四种相关的存储介质,分别承载不同的功能.IOS本身装载在FLASH(闪存)当中,RAM存储路由器当前运行的配置文件(running-config),而路由器当前的启动配置文件(startup-config)则存储在NVRAM中,ROM中则加载着MiniIos,BootStrap及RomMonitor运行模式程序.

　　其实路由器其实跟日常生活中的用PC机物理架构差不多，PC的主板，内存，处理器等等在路由里面都存在，一台PC也没有做成一台ROUTER，比如用的比较多的国外的ROUTEROS，国内的海蛛蛛等等软路由系统。

　　(1)路由器在加电启动以后再进行POST自检过程。

　　(2)POST自检通过之后，将通过路由器内部的ROM当中的BootStrap程序进行引导。 初步引导完成之后，将定位查找FLASH里面的完整的IOS网络操作系统，如果在Rom里面找到完整的Ios文件的话，就进行加载引导。

　　(3)如果在Fash当中没有找到完整的IOS文件的话，将可以修改寄存器的16进制制值定位到其它模式的转变，比如MiniIos或者RomMonitor模式。通过TFTP服务上传一个完整的Ios文件，然后重起路由器，再进入路由的正常模式的配置。

　　(4)当Ios文件完整的加载之后，它会在NVRAM当中找寻路由器的Startup-config这个开始启动配置文件的存在，该配置文件保存路由器已经保存下来的配置条目信息，而是在接下来过程当中的Running-Config文件。加载路由器的所有配置，并将这个文件copy到Ram当中，然后启动进入用户配置模式下进行相关的路由配置。如果在NVRAM当中没有找到开始配置文件(startup-config),将进入到一个向导式的配置模式进行路由器的配置。我们可以选择N，将进入CLI的配置界面进行配置。
