struts2+MySQL+jfreechart

来源:程序员人生   发布时间:2015-01-30 08:30:10 阅读次数:4985次
1.所需要的jar包如图1所示

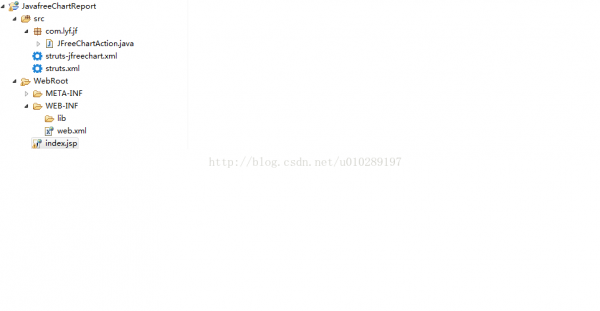

2.工程目录的格式如图2所示


2.新建配置文件(struts-jfreechart.xml)
<!DOCTYPE struts PUBLIC
"-//Apache Software Foundation//DTD Struts Configuration 2.0//EN"
"http://struts.apache.org/dtds/struts⑵.0.dtd">
<struts>
<package name="jFreeChartDemonstration" extends="struts-default" namespace="/jfreechart">
<result-types>
<result-type name="chart" class="org.apache.struts2.dispatcher.ChartResult"></result-type>
</result-types>
<action name="JFreeChartAction" class="com.lyf.jf.JFreeChartAction">
<result type="chart">
<param name="width">400</param>
<param name="height">300</param>
</result>
</action>
</package>
</struts>
 说明:这里只需要说明下struts-jfreechart.xml,这里直接调用已写好的类ChartResult,这个类是继承自com.opensymphony.xwork2.Result,传入生成图片大小的参数width和height就能够了。
3.新建struts.xml文件
<?xml version="1.0" encoding="UTF⑻"?>
<!DOCTYPE struts PUBLIC
"-//Apache Software Foundation//DTD Struts Configuration 2.0//EN"
"http://struts.apache.org/dtds/struts⑵.0.dtd">

<struts>
<include file="struts-jfreechart.xml" />
</struts>
4.修改web.xml文件
  <welcome-file-list>
    <welcome-file>/index.jsp</welcome-file>
  </welcome-file-list>
  <filter>
  <filter-name>struts2</filter-name>
  <filter-class>org.apache.struts2.dispatcher.FilterDispatcher</filter-class>
 </filter>
 <filter-mapping>
  <filter-name>struts2</filter-name>
  <url-pattern>/*</url-pattern>
 </filter-mapping>
5.新建index.jsp页面
<%@ page language="java" pageEncoding="utf⑻"%>
<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN">
<%@ taglib uri="/struts-tags" prefix="s"%>
<html>
 <head>
  <title>2010计算机编程语言市场份</title>
 </head>
 <body>
  <h2>
   <center>2010计算机编程图书销量统计图</center>
  </h2>
    <center>
       <img src="<s:url value='jfreechart/JFreeChartAction.action'/>" />
    </center>
 </body>
</html>
6.新建JFreeChartAction继承ActionSupport,生成JFreeChart对象并保存到chart中
package com.lyf.jf;
import java.awt.Color;
import java.awt.Font;
import java.sql.Connection;
import java.sql.DriverManager;
import java.sql.ResultSet;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.StandardChartTheme;
import org.jfree.chart.labels.StandardPieSectionLabelGenerator;
import org.jfree.chart.plot.PiePlot;
import org.jfree.chart.title.LegendTitle;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.general.DefaultPieDataset;
import org.jfree.data.general.PieDataset;
import com.opensymphony.xwork2.ActionSupport;
public class JFreeChartAction extends ActionSupport {

 static final long serialVersionUID = 0L;
  /**
   * JFreeChart对象chart,注意这个名称是固定的。
   * 供ChartResult调用->ActionInvocation.getStack().findValue("chart")
   */
  private JFreeChart chart;
  // 定义图表的宽度
  private Integer width;
  // 定义图表的长度
  private Integer height;
  @Override
  public String execute() throws Exception {
   width = 400;
   height = 300;
   // 生成JFreeChart对象
   makePieChart();
   return SUCCESS;
  }
  // 生成饼图
  public void makePieChart() {
    // 设置数据
    PieDataset data;
    data=createDataset();

    //解决乱码问题(不能显示中文的问题)
   StandardChartTheme mChartTheme = new StandardChartTheme("CN");
      mChartTheme.setLargeFont(new Font("黑体", Font.BOLD, 20));
      mChartTheme.setExtraLargeFont(new Font("宋体", Font.PLAIN, 15)); //标题
      mChartTheme.setRegularFont(new Font("宋体", Font.PLAIN, 15));
      ChartFactory.setChartTheme(mChartTheme);
    chart = ChartFactory.createPieChart("图书销量统计图", // 图表标题
    data, // 数据
    true, // 是不是显示图例
    false, // 是不是显示工具提示
    false // 是不是生成URL
     );

     //设置1系列的属性
       //取得饼图的Plot对象
       PiePlot plot = (PiePlot)chart.getPlot();
       //用来显示标注的注解,{0}:{1}用来设置显示的格式
       plot.setLabelGenerator(new StandardPieSectionLabelGenerator("{0}:{1}"));
       plot.setBackgroundPaint(Color.gray);//设置背风景
      //设置简单标签
       plot.setSimpleLabels(true);
       //标题
       TextTitle texttitle=chart.getTitle();
       texttitle.setFont(new Font("宋体", Font.BOLD, 30));
       //图示
       LegendTitle legendtitle =chart.getLegend();
       legendtitle.setItemFont(new Font("宋体", Font.BOLD, 14));
       //设定背景透明度(0⑴.0之间)
       plot.setBackgroundAlpha(0.5f);
       //设定前景透明度(0⑴.0之间)
       plot.setForegroundAlpha(0.60f);
  }
   //准备数据集(连接MySQL数据库
  private PieDataset createDataset() {
    double[][] table = null;
    String[] name = null;
    String[] number = null;
    int result = 0;
    try{
     Class.forName("com.mysql.jdbc.Driver").newInstance();
     Connection conn = DriverManager.getConnection("jdbc:mysql://localhost:3306/sale", "root", "fab");
     ResultSet rs = conn.createStatement().executeQuery("select name,number from sale");
     // 获得行数
     if (rs.last()){
      result = rs.getRow();
      rs.beforeFirst(); // 指针回滚
     }
     table = new double[result][rs.getMetaData().getColumnCount() - 1];// 定义寄存数据的2维数组
     name = new String[result];
     number = new String[rs.getMetaData().getColumnCount() - 1]; // 定义寄存数据表头的1维数组
     rs.next();
     for (int j = 0; j < rs.getMetaData().getColumnCount() - 1; j++) {
      number[j] = rs.getMetaData().getColumnName(j + 2); // 取出表头并寄存数组
     }
     int i = 0;
     rs.beforeFirst();
     while (rs.next()) {
      name[i] = rs.getString(1);
      for (int j = 0; j < rs.getMetaData().getColumnCount() - 1; j++)
       table[i][j] = rs.getDouble(j + 2); // 取出数据并存入2维数组
      i++;
     }
     conn.close(); // 关闭连接
     rs.close(); // 关闭查询
    } catch (Exception ex) {
     System.err.println("Exception:" + ex.getMessage());
    }
       //创建DefaultPieDataset类型的数据集,并行数据集中添加数据(从数据库中取的数据)
    DefaultPieDataset dataset = new DefaultPieDataset();
    for (int i = 0; i < number.length; i++)
     for (int j = 0; j < result; j++) {
   dataset.setValue(name[j],table[j][i] );
   //调试用
      System.out.println(table[j][i]);
      System.out.println(name[j]);
     }
    return dataset;
   }
  public JFreeChart getChart() {
   return chart;
  }
  public void setChart(JFreeChart chart) {
   this.chart = chart;
  }
  public Integer getWidth() {
   return width;
  }
  public void setWidth(Integer width) {
   this.width = width;
  }
  public Integer getHeight() {
   return height;
  }
  public void setHeight(Integer height) {
   this.height = height;
  }
}
7.数据库脚本
/*
SQLyog 企业版 - MySQL GUI v7.14
MySQL - 5.0.18-nt : Database - sale
*********************************************************************
*/
/*!40101 SET NAMES utf8 */;
/*!40101 SET SQL_MODE=''*/;
/*!40014 SET @OLD_FOREIGN_KEY_CHECKS=@@FOREIGN_KEY_CHECKS, FOREIGN_KEY_CHECKS=0 */;
/*!40101 SET @OLD_SQL_MODE=@@SQL_MODE, SQL_MODE='NO_AUTO_VALUE_ON_ZERO' */;
CREATE DATABASE /*!32312 IF NOT EXISTS*/`sale` /*!40100 DEFAULT CHARACTER SET gbk */;
USE `sale`;
/*Table structure for table `sale` */
DROP TABLE IF EXISTS `sale`;
CREATE TABLE `sale` (
  `name` varchar(150) default NULL COMMENT '书名',
  `number` varchar(150) default NULL COMMENT '数量'
) ENGINE=InnoDB DEFAULT CHARSET=gbk;
/*Data for the table `sale` */
insert into `sale`(`name`,`number`) values ('C++','20'),('Java','20'),('数据结构','30'),('安卓','40'),('IOS','25');
/*!40101 SET SQL_MODE=@OLD_SQL_MODE */;
/*!40014 SET FOREIGN_KEY_CHECKS=@OLD_FOREIGN_KEY_CHECKS */;

8.通过http://localhost:8080/JavafreeChartReport/要求访问,就会出现以下图3所示:
