UML中的图

    UML的结构分为3部份，基本构造块、公共机制、UML的规则，其中公共机制和UML的规则是为基本构造块服务的，描写了怎样将这几种图有规则的排列到1起。基本构造块又分为事物、关系、图，将事物用关系连接起来就是我们今天所说的UML中的图。

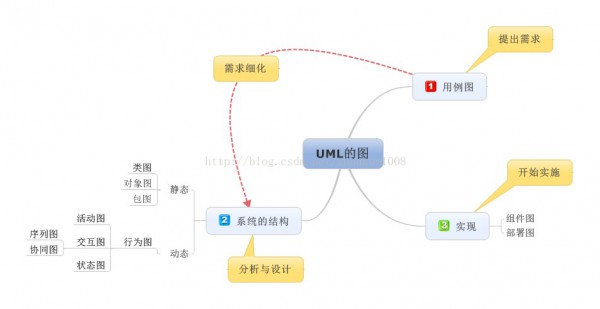

    1、导图宏观把控

    2、图解

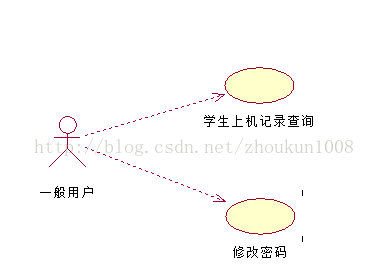

    1 、用例图（Use case diagrams）：用来描写用户的需求。从用户的角度描写系统的功能并指出各个功能的履行者，强调谁在使用系统，系统为履行者完成哪些功能。（是谁？在干甚么？）机房收费系统中1般用户可以查询学生上机记录和自己的登录密码。以下图

    2、类图（class diagram）：用于定义系统中的类，包括描写类的内部结构和类之间的关系。类图上层是类的名字，中层是累的属性，下层是类的方法。比如1个人叫李明、年龄是他的属性，他会唱歌。

    2.1、对象图（Object）：对象图是类图的1个实例，描写了系统在具体时间点上包括的对象和各个对象之间的关系。

    2.2、类图pk对象图 ：对象图有声明域，和时间有关系，类图没有。

    3、行动图：用来描写系统的动态模型和对象之间的交互关系。

    3.1、状态图（Statechart diagrams）：用来描写类的对象所有可能的状态和事件产生时状态的转移条件。

    3.2、活动图（Activity diagrams）：用来描写满足用例要求索要进行的活动和活动时间的束缚关系，使用活动图有益于辨认系统的并行活动。

    3.3、活动图PK状态图：状态图侧重行动的结果描写（状态） 、 活动图侧重行动的动作描写（活动) 我认为状态图就是活动图某1个时刻的1个照片，这个照片将这1时刻的所有信息都记录下来。

    4、交互图

    4.1 序列图（Sequence diagrams）：描写对象之间的交互顺序，侧重体现对象间消息传递的时间顺序，强调对象之间消息的发送顺序，同时也显示对象之间的交互进程。下图是1个机房收费系统简单的用户登录序列图。

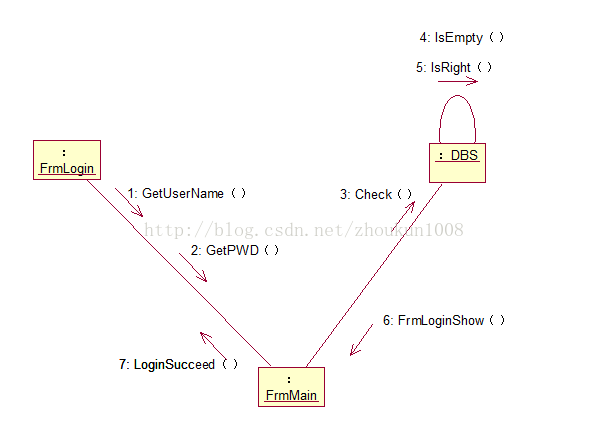

    4.2 协作图（Collaboration diagrams）：描写对象之间的合作关系，更侧重与说明对象之间有消息传递，下图是1个机房收费系统用户登录的协作图。

    4.3、序列图pk协作图

    顺序图中有1条时间轴，他能清楚的表达出消息产生的顺序（先从上到下，后从左到右），但是不好看出对象之间究竟产生多少次消息的传递，不如协作图1目了然。

    协作图没有时间轴，用消息的名称+数字来表示消息传递的前后顺序，但是其很好的表达出对象之间传递了多少消息？甚么消息？1块给罗列出来。

    5、实现图

    5.1 构件图（Component diagrams）：描写代码构件的物理结构和构件之间的依赖关系。1个构件可以是1个资源文件、1个2进制文件或1个可履行的文件。构建图我把它比作1个零件。比如螺丝钉就是机器上的1个零件，它起到固定的作用。

    5.2、实行图（Deployment diagrams）：定义了系统中硬件的物理体系结构，用来描写实际的物理装备和它们之间的连接关系

    3、小结

    UML的9种图中，用例图来描写用户的需求；用对象图、类图、包图来描写系统的静态结构；用活动图、状态图、协作图、顺序图来描写系统的动态结构；用构建图和部署图将系统实行。
