使用HAProxy、PHP、Redis和MySQL支撑每天上亿请求的架构细节

使用HAProxy、PHP、Redis和MySQL支撑10亿请求每周架构细节

发表于1小时前|536次阅读| 来源High Scalability|2 条评论| 作者Todd Hoff

【编者按】在公司的发展中，保证服务器的可扩展性对于扩大企业的市场需要具有重要作用，因此，这对架构师提出了一定的要求。本文将向你介绍一个非常简单的架构，使用HAProxy、PHP、Redis和MySQL就能支撑每周10亿请求。同时，你还能了解项目未来的横向扩展途径及常见的模式。

免费订阅“CSDN云计算（左）和CSDN大数据（右）”微信公众号，实时掌握第一手云中消息，了解最新的大数据进展！

CSDN发布虚拟化、Docker、OpenStack、CloudStack、数据中心等相关云计算资讯，     分享Hadoop、Spark、NoSQL/NewSQL、HBase、Impala、内存计算、流计算、机器学习和智能算法等相关大数据观点，提供云计算和大数据技术、平台、实践和产业信息等服务。

以下为译文：

本文的作者是AntoniOrfin，Octivi联合创始人兼软件架构师。

在这篇文章中，我将展示一个非常简单的架构，使用HAProxy、PHP、Redis和MySQL支撑每周10亿请求。除此之外，我还将展示项目未来的横向扩展途径及常见的模式，下面我们一起看细节。

状态：

• 服务器

1. 3个应用程序节点
2. 2个MySQL+1个备份
3. 2个Redis

• 应用程序

1. 应用程序每周处理10亿请求
2. 峰值700请求每秒的单Symfony2实例（平均工作日约550请求每秒）
3. 平均响应时间30毫秒
4. Varnish，每秒请求超过1.2万次（压力测试过程中获得）

• 数据存储

1. Redis储存了1.6亿记录，数据体积大约100GB，同时它是我们的主要数据存储
2. MySQL储存了3亿记录，数据体积大约300GB，通常情况下它作为三级缓存层

平台：

• 监视：

1. Icinga
2. Collectd

• 应用程序

1. HAProxy + Keepalived
2. Varnish
3. PHP（PHP-FPM）+ Symfony2 Framework

• 数据存储

1. MySQL（主从配置），使用HAProxy做负载均衡
2. Redis （主从配置）

背景

大约1年前，一个朋友找到我并提出了一个苛刻的要求：它们是一个飞速发展的电子商务初创公司，而当时已经准备向国际发展。介于那个时候他们仍然是一个创业公司，初始解决方案必须符合所谓的成本效益，因此也就无法在服务器上投入更多的资金。遗留系统使用了标准的LAMP堆栈，因此他们拥有一个强力的PHP开发团队。如果必须引入新技术的话，那么这些技术必须足够简单，不会存在太多架构上的复杂性；那么，他们当下的技术团队就可以对应用进行长期的维护。

为了满足他们扩展到下一个市场的需求，架构师必须使用可扩展理念进行设计。首先，我们审视了他们的基础设施：

老系统使用了单模块化设计思路，底层是一些基于PHP的Web应用程序。这个初创公司有许多所谓的前端网站，它们大多都使用了独立的数据库，并共享了一些支撑业务逻辑的通用代码。毫不客气的说，长期维护这种应用程序绝对是一个噩梦：因为随着业务的发展，有些代码必须被重写，这样的话，修改某个网站将不可避免导致业务逻辑上的不一致，这样一来，他们不得不在所有Web应用程序上做相同的修改。

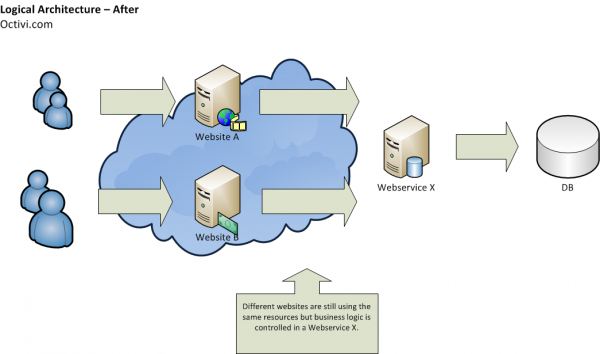

通常情况下，这该归结于项目管理问题，管理员必须对横跨多个代码库的那些代码负责。基于这个观点，整改第一步就是提取核心的业务关键功能，并将之拆分为独立的服务（这也是本文的一个重点部分），也就是所谓的面向服务架构，在整个系统内遵循“separation of concern”原则。每个服务只负责一个业务逻辑，同时也要明确更高等级的业务功能。举个形象的例子也就是，这个系统可能是个搜索引擎、一个销售系统等。

前端网站通过REST API与服务交互，响应则基于JSON格式。为了简单起见，我们选择了SOAP，一个开发者比较无爱的协议，因为谁都不愿意解析一堆的XML。

提取一些不会经常处理的服务，比如身份验证和会话管理。这是非常必要的一个环节，因为它们的处理等级比较高。前端网站负责这个部分，只有它们可以识别用户。这样一来我们可以保持服务的足够简单，在处理扩展和代码相关问题时都具有巨大的优势，可谓各司其职，完美无缺。

带来的好处：

• 独立子系统（服务）可以便捷的在不同团队中开发，开发者互不干涉，效率理所当然提升。
• 身份验证和会话不会通过它们来管理，因此它们造成的扩展问题不翼而飞。
• 业务逻辑被区分，不同的前端网站不会再存在功能冗余。
• 显著地提高了服务的可用性。

共生的缺点：

为系统管理员带来更大的工作量。鉴于服务都使用了独立的基础设施，这将给管理员带来更多需要关注的地方。

很难保持向后兼容。在一年的维护之后，API方法中发生了数不尽的变化。因此问题发生了，它们必将破坏向后兼容，因为每个网站的代码都可能发生变化，还可能存在许多技术人员同时修改一个网站的情况……然而，一年后，所有方法匹配的仍然是项目开始时建立的文档。

应用程序层

着眼请求工作流，第一层是应用程序。HAProxy负载均衡器、Varnish和Symfony2应用程序都在这一层。来自前端网站的请求首先会传递给HAProxy，随后负载均衡器将把他分给不同的节点。

应用程序节点配置

• Xeon E5-1620@3.60GHz，64GB RAM，SATA
• Varnish
• Apache2
• PHP 5.4.X（PHP-FPM），使用APC字节码缓存

我们购买了3个这样的服务器，N+1冗余配置的active-active模式，备份服务器同样处理请求。因为性能不是首要因素，我们为每个节点配置独立的Varnish以降低缓存hit，同时也避免了单点故障（SPOF）。在这个项目中，我们更重视可用性。因为一个前端网站服务器中使用了Apache2，我们保留了这个堆栈。这样一来，管理员不会困扰于太多新加入的技术。

Symfony2应用程序

应用程序本身基于Symfony2建立，这是一个PHP全堆栈框架，提供了大量加速开发的组件。作为基于复杂框架的典型REST服务可能受到很多人质疑，这里为你细说：

• 对 PHP/Symfony 开发者友好。客户端IT团队由PHP开发者组成，添加新技术将意味必须招聘新的开发者，因为业务系统必须做长时间的维护。
• 清晰的项目结构。PHP/Symfony虽然从来都不是必需品，但却是许多项目的默认选择。引入新的开发者将非常方便，因为对他们来说代码非常友好。
• 许多现成的组件。遵循DRY思想……没有人愿意花力气去做重复的工作，我们也不例外。我们使用了大量的Symfony2Console Component，这个框架非常有利于做CLI命令，以及应用程序性能分析（debug工具栏）、记录器等。

在选用Symfony2之前，我们做了大量的性能测试以保证应用程序可以支撑计划流量。我们制定了概念验证，并使用JMeter执行，我们得到了让人满意的结果――每秒700请求时响应时间可以控制在50毫秒。这些测试给了我们足够的信心，让我们坚信，即使Symfony2这样复杂的框架也可以得到理想的性能。

应用程序分析与监控

我们使用Symfony2工具来监视应用程序，在收集指定方法执行时间上表现的非常不错，特别是那些与第三方网络服务交互的操作。这样一来，我们可以发现架构中潜在的弱点，找出应用程序中最耗时的部分。

冗长的日志同样是不可缺少的一部分，我们使用PHP Monolog库把这些日志处理成优雅的log-lines，便于开发者和管理员理解。这里需要注意的是尽可能多地添加细节，越详细越好，我们使用了不同的日志等级：

• Debug，可能会发生的事情。比如，请求信息在调用前会传送给一个外部Web服务；事情发生后从API调用响应。
• Error，当错误发生时请求流并未被终止，比如第三方API的错误响应。
• Critical，应用程序崩溃的瞬间。

因此，你可以清晰地了解Error和Critical信息。而在开发/测试环境中，Debug信息同样被记录。同时，日志被存储在不同的文件中，也就是Monolog库下的“channels”。系统中有一个主日志文件，记录了所有应用程序级错误，以及各个channel的短日志，从单独的文件中记录了来自各个channel的详细日志。

扩展性

扩展平台的应用程序层并不困难，HAProxy性能并不会在短时间耗尽，唯一需要考虑的就是如何冗余以避免单点故障。因此，当下需要做的只是添加下一个应用程序节点。

数据层

我们使用Redis和MySQL存储所有的数据，MySQL更多作为三级缓存层，而Redis则是系统的主要数据存储。

Redis

在系统设计时，我们基于以下几点来选择满足计划需求的数据库：

• 在存储大量数据时不会影响性能，大约2.5亿记录
• 通常情况下多是基于特定资源的简单GET请求，没有查找及复杂的SELECT操作
• 在单请求时尽可能多的获得资源以降低延时

在经过一些调查后，我们决定使用Redis

• 大部分我们执行的操作都具有O（1）或O（N）复杂性， N是需要检索键的数量，这意味着keyspace大小并不会影响性能。
• 通常情况下会使用MGET命令行同时检索100个以上的键，这样可以尽可能的避免网络延时，而不是在循环中做多重GET操作。

我们当下拥有两个Redis服务器，使用主从复制模式。这两个节点的配置相同，都是Xeon E5-2650v2@2.60GHz，128GB，SSD。内存限制被设置为100GB，通常情况下使用率都是100%。

在应用程序并没有耗尽单个Redis服务器的所有资源时，从节点主要作作备份使用，用以保证高有效性。如果主节点宕机，我们可以快速的将应用程序切换到从节点。在维护和服务器迁移时，复制同样被执行――转换一个服务器非常简单。

你可能会猜想当Redis资源被一直耗尽时的情景，所有的键都是持久化类型，大约占90%keyspace，剩余资源被全部被用于TTL过期缓存。当下，keyspace已经被分为两个部分：一个是TTL集（缓存），另一个则是用于持久化数据。感谢“volatile-lru”最大化内存设置的可行性，最不经常使用缓存键会被移除。如此一来，系统就可以一直保持单Redis实例同时执行两个操作――主存储和通用缓存。

使用这个模式必须一直监视“期满”键的数量：

db.redis1:6379> info keyspace

# Keyspace

db0:keys=16XXXXXXX,expires=11XXXXXX,avg_ttl=0

“期满”键数量越接近0情况越危险，这个时候管理员就需要考虑适当的分片或者是增加内存。

我们如何进行监控？这里使用Icingacheck，仪表盘会显示数字是否会达到临界点，我们还使用了Redis来可视化“丢失键”的比率。

在一年后，我们已经爱上了Redis，它从未让我们失望，这一年系统从未发生任何宕机情况。

MySQL

在Redis之外，我们还使用了传统RDBMS――MySQL。但是区别于他人，我们通常使用它作为三级缓存层。我们使用MySQL存储一些不会经常使用对象以降低Redis的资源使用率，因此它们被放到了硬盘上。这里没有什么可说道的地方，我们只是尽可能地让其保持简单。我们使用了两个MySQL服务器，配置是XeonE5-1620@3.60GHz，64GB RAM，SSD。两个服务器使用本地、异步的主-主复制。此外，我们使用一个单独的从节点作为备份。

MySQL的高可用性

在应用程序中，数据库永远是最难的瓶颈。当前，这里还不需要考虑横向扩展操作，我们多是纵向扩展Redis和MySQL服务器。当下这个策略还存在一定的发展空间，Redis运行在一个126GB内存的服务器上，扩展到256GB也并不困难。当然，这样的服务器也存在劣势，比如快照，又或是是简单的启动――Redis服务器启动需要很长的时间。

在纵向扩展失效后进行的必然是横向扩展，值得高兴的是，项目开始时我们就为数据准备了一个易于分片的结构：

在Redis中，我们为记录使用了4个“heavy”类型。基于数据类型，它们可以分片到4个服务器上。我们避免使用哈希分片，而是选择基于记录类型分片。这种情况下，我们仍然可以运行MGET，它始终在一种类型键上执行。

在MySQL上，结构化的表格非常易于向另一台服务器上迁移――同样基于记录类型（表格）。当然，一旦基于记录类型的分片不再奏效，我们将转移至哈希。

学到的知识

• 不要共享你的数据库。一旦一个前端网站期望切换会话处理到Redis，Redis缓存空间将被耗尽，同时它会拒绝应用程序保存下一个缓存键。这样一来所有的缓存将转至MySQL服务器，这将导致大量开销。
• 日志越详细越好。如果log-lines中没有足够的信息，快速Debug问题定位将成为难点。如此一来，你不得不等待一个又一个问题发生，直到找到根结所在。
• 架构中使用复杂的框架并不意味着低性能。许多人惊讶我们使用全堆栈框架来支撑如此流量应用程序，其秘诀在于更聪明的使用工具，否则即使是Node.js也可能变得很慢。选择一个提供良好开发环境的技术，没有人期望使用一堆不友好的工具，这将降低开发团队士气。
