设计模式之UML类图

         本文是自己学习所做笔记，欢迎转载，但请注明出处：http://blog.csdn.net/jesson20121020

       之前，在工厂方法模式中画的图，不是很严格的符合UML类图，所以今天特地看了一下UML类图，下面内容大部分摘自“大话设计模式”。

UML的基本图示法

 UML类图图示样例

     类图：

        如上图，矩形框就代表一个类（Class）。分三层，第一层显示类的名称，如果是抽象类，则就用斜体显示。第二层是为类的特性，通常就是字段和属性。第三层是类的操作，通常是方法或行为。注意前面的的符号，‘＋‘表示public，‘－’表示private，'#'表示protected。

      接口图：

         接口图有两种表示方法，一种是和类图一样，用矩形框（上图左），而与类图的区别主要是顶端有<<interface>>显示，第一行是接口名称，第二行是接口方法。还有另一种表示接口的方法，俗称棒棒糖表示法（上图右），用圆圈表示，并且圆圈旁边是接口名称，而接口的方法，则在实现类中出现。

      继承关系：

           如上所示，继承关系用空心的三角形＋实线来表示。

      接口关系：

          如上，实现接口用空心的三角形＋虚线表示。

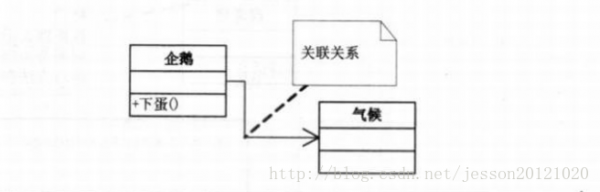

     关联关系：

        企鹅是很特别的鸟，会游不会飞，更重要的是，它与气候有很大关系，我们不去讨论为什么北极没有企鹅，为什么它们要每年长途跋涉。总之，企鹅需要“知道”气候的变化，需要“了解”气候规律。当一个类“知道”另一个类时，可以用关联（association）。关联关系用实线箭头来表示。

      聚合关系：

          大雁是群居动物，每只大雁都是属于一个雁群，一个雁群可以有多只大雁。所以它们之间就满足聚合（Aggregation）关系。聚合表示一种弱的“拥有”关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。聚合关系用空心的菱形＋实线箭头来表示。

      合成关系：

           合成关系是一种强的“拥有”关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。在这里，鸟和其翅膀就是合成关系，因为它们是部分与整体的关系，并且翅膀和鸟的生命周期是相同的。合成关系用实心的菱形＋实线箭头来表示。另外，还可以注意到连线的两端各有一个数字“1”和“2”,这被称为基数，表明这一端的类可以有几个实例，很显然，一个鸟应该有两只翅膀，如果有一个类可能有无数个实例，则就用“n”来表示，另外，关联关系，聚合关系也可以有基数的。

        依赖关系：

         动物几大特征，比如有新陈代谢，能繁殖。而动物要有生命力，需要氧气，水及食物等。也就是说，动物依赖于氧气和水，他们之间是依赖关系（Dependency），用虚线箭头来表示。
