UML――四种关系

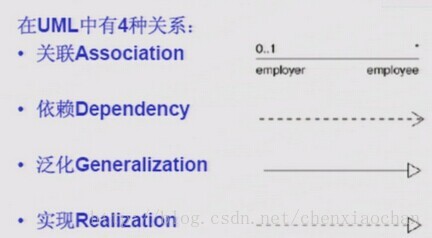

         在画类图之前，首先要理清UML中的四种关系，常见的有以下四种关系: 泛化（Generalization）,  实现（Realization），关联（Association)，依赖(Dependency)，而在关联中又包括：聚合（Aggregation），组合(Composition)，在这几种关系中他们又有剪不断的联系。

一、概念

【泛化】：是一种继承关系，表示一般与特殊的关系，它指定了子类如何特化父类的所有特征和行为。箭头指向：带三角箭头的实线，箭头指向父类。

【实现】：是一种类与接口的关系，表示类是接口所有特征和行为的实现。箭头指向：带空心三角箭头的虚线，箭头指向接口。

【关联】：是一种拥有的关系，它使一个类知道另一个类的属性和方法。箭头指向：实线箭头。

【聚合】：表示整体对象拥有部分对象。箭头指向：空心菱形+实线箭头。

【组合】：聚合的一种形式，它具有更强的拥有关系，强调整体与部分的生命周期是一致的。箭头指向：实心菱形+实现箭头。

【依赖】：是两个事物间的语义关系，其中一个事物(独立事物)发生变化会影响另一个事物(依赖事物)。箭头指向：虚线箭头。

二、实例介绍

【泛化】：鸟属于动物，它具有动物的特征同时还具有自己特有的功能。

【实现】：大雁实现飞翔的接口。

【关联】：企鹅和气候，企鹅生活在南极，它需要这种气候才能生活，企鹅需要‘知道’气候的变化，‘了解’气候规律。

【聚合】：电脑和外接键盘，两者可以独立存在。

【组合】：鸟和翅膀的关系，不能独立存在。
【依赖】：动物要生存需要依赖于氧气，水和食物。

三、PK赛

1、【聚合】PK【组合】

相同点：两者都表示‘拥有’的关系，区别：生命周期的长短。

【聚合】：表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，他们的生命周期或许是不同的，A对象不随着B对象的消失而消失，两者可以独立存在。

【组合】：表示一种强的‘拥有’，他们是部分和整体的关系，他们的生命周期是相同的，A对象会随着B对象的消失而消失，二者是不能独立存在的。

关系强弱比较：组合>聚合

2、【泛化】PK【实现】

相同点：相当于继承。 子类继承父类，父类泛化子类。

关系强弱比较：泛化=实现

3、【关联】PK【依赖】

相同点：都表示依赖关系。区别：类之间关系的强弱程度和类之间关系的时间长短。

【关联】表示类之间的很强的关系，它表示类之间的“持久”关系，这种关系一般表示一种重要的业务之间的关系，需要保存的，或者说需要“持久化”的，或者说需要保存到数据库中的。

【依赖】表示类之间的较弱的关系，它表示类之间的是一种“临时、短暂”关系，这种关系是不需要保存的。

关系强弱比较：关联>依赖

得到关系强弱的比较：泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖

四、小结

       初次学习UML，对四种关系了解的还不是很深，在c#，设计模式中都有提到UML的四种关系和九种图，相信通过反复的学习，一定可以加深对他们的理解。
